렌치볼트

■ mm(미리미터)와 inch(인치)가 있다.

■ 길이 재는 법 : 머리는 제외하고 끝까지 잰다.

Unit : mm
Nom
Size
d		 Pitch

P		 Thread
Length

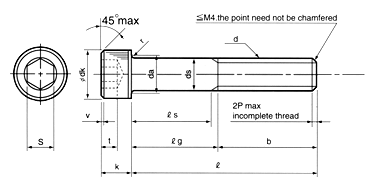

b		 ds dk k S t r da v
최대 최소 최대 최소 최대 최소 최대 최소 최소 최소 최대 최대
M1.6
2
2.5
0.35
0.4
0.45
15
16
17
1.6
2
2.5
1.46
1.86
2.36
3.14
3.98
4.68
2.86
3.62
4.32
1.6
2
2.5
1.46
1.86
2.36
1.545
1.545
2.045
1.520
1.520
2.020
0.7
1
1.1
0.1
0.1
0.1
2
2.6
3.1
0.16
0.2
0.25
(2.6)
3
4
0.45
0.5
0.7
-
18
20
-
3
4
-
2.86
3.82
4.50
5.68
7.22
4.32
5.32
6.78
2.6
3
4
2.46
2.86
3.82
2.045
2.560
3.080
2.020
2.520
3.020
1.1
1.3
2
0.1
0.1
0.2
3.2
3.6
4.7
-
0.3
0.4
5
6
8
0.8
1
1.25
22
24
28
5
6
8
4.82
5.82
7.78
8.72
10.22
13.27
8.28
9.78
12.73
5
6
8
4.82
5.70
7.64
4.095
5.095
6.095
4.020
5.020
6.020
2.5
3
4
0.2
0.25
0.4
5.7
6.8
9.2
0.5
0.6
0.8
10
12
(14)
1.5
1.75
2
32
36
40
10
12
14
9.78
11.73
13.73
16.27
18.27
21.33
15.73
17.73
20.67
10
12
14
9.64
11.57
13.57
8.115
10.115
12.142
8.025
10.025
12.032
5
6
7
0.4
0.6
0.6
11.2
13.7
15.7
1
1.2
1.4
16
(18)
20
2
2.5
2.5
44
48
52
16
18
20
15.73
17.73
19.67
24.33
27.33
30.33
23.67
26.67
29.67
16
18
20
15.57
17.57
19.48
14.142
14.142
17.230
14.032
14.032
17.050
8
9
10
0.6
0.6
0.8
17.7
20.2
22.4
1.6
1.8
2
(22)
24
(27)
2.5
3
3
56
60
66
22
24
27
21.67
23.67
26.67
33.39
36.39
40.39
32.61
35.61
39.61
22
24
27
21.48
23.48
26.48
17.230
19.275
19.275
17.050
19.065
19.065
11
12
13.5
0.8
0.8
1
24.4
26.4
30.4
2.2
2.4
2.7
30
(33)
36
3.5
3.5
4
72
78
84
30
33
36
29.67
32.61
35.61
45.39
50.39
54.46
44.61
49.61
53.54
30
33
36
29.48
32.38
35.38
22.275
24.275
27.275
22.065
24.065
27.065
15.5
16.5
19
1
1
1
33.4
36.4
39.4
3
3.3
3.6
(39)
42
(45)
4
4.5
4.5
90
96
102
39
42
45
38.61
41.61
44.61
58.46
63.46
68.46
57.54
62.54
67.54
39
42
45
38.38
41.38
44.38
27.275
32.330
32.330
27.065
32.080
32.080
20
21
23
1
1.2
1.2
42.4
45.6
48.6
3.9
4.2
4.5
48
(52)
5
5
108
116
48
52
47.61
51.54
72.46
78.46
71.54
77.54
48
52
47.38
51.26
36.330
36.330
36.080
36.080
24
26
1.6
1.6
52.6
56.6
4.8
5.2

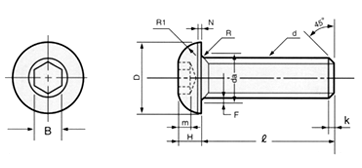

육각 둥근머리 렌치볼트

■ mm(미리미터)와 inch(인치)가 있다.
■ JIS B 1174-1989
Unit : mm
Nom
Size
d		 D H B m R1 N da R K ℓ Tensile load
최대 최소 최대 최소 최대 최소 최대 최소 ref approx 최대 최소 approx Fully
Threaded
(kgf) [N]
M3 5.5 5.2 2.15 1.85 2.046 2.006 1.55 1.25 3 0.4 3.6 0.1 0.6 6~20
530 [5,200]
4 7.5 7.2 2.75 2.45 2.566 2.506 1.95 1.65 4.1 0.4 4.7 0.2 0.8 8~25
930 [9,100]
5 9.5 9.1 3.55 3.25 3.066 3.006 2.55 2.25 5.2 0.5 5.7 0.2 0.9 10~30
1,500 [14,710]
6 10.5 10.1 4.2 3.8 4.085 4.010 3.0 2.6 5.6 0.5 6.8 0.25 1 10~35
2,130 [20,890]
8 14 13.5 5.2 4.8 5.085 5.010 3.7 3.3 7.5 0.8 9.2 0.4 1.2 10~40
3,880 [38,050]
10 18 17.5 6.2 5.8 6.085 6.010 4.4 4.0 10 0.8 11.2 0.4 1.5 10~45
6,150 [60,310]
12 21 20.4 7.25 6.75 8.103 8.013 5.1 4.7 11 0.8 14.2 0.6 2 16~50
8,900 [87,280]

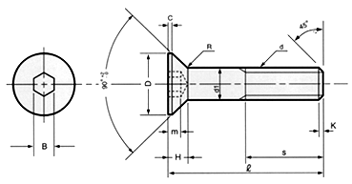

육각 접시머리 렌치볼트

■ mm(미리미터)와 inch(인치)가 있다.
Unit : mm
Nom
Size
d		 d1 D H B m R K C S
최대 최소 최대 최소 최대 최대 최소 최대 최소 approx 최대 approx min Thread
Length
M3 3.0 2.86 6.0 5.7 1.7 2.046 2.006 1.2 0.95 0.1 0.8 0.25 12
4 4.0 3.82 8.0 7.6 2.3 2.566 2.506 1.8 1.55 0.2 1.0 0.3 14
5 5.0 4.82 10.0 9.6 2.8 3.066 3.006 2.3 2.05 0.2 1.2 0.3 16
6 6.0 5.82 12.0 11.6 3.3 4.085 4.010 2.5 2.25 0.3 1.5 0.4 18
8 8.0 7.78 16.0 15.6 4.4 5.085 5.010 3.5 3.2 0.5 1.8 0.4 22
10 10.0 9.78 20.0 19.5 5.5 6.085 6.010 4.4 4.1 0.5 2.2 0.5 26
12 12.0 11.73 24.0 23.5 6.5 8.103 8.013 4.6 4.3 1 2.5 0.5 30
16 16.0 15.73 30.0 29.5 7.5 10.103 10.013 5.3 5.0 1 3.0 0.5 38
Unit : mm
Nom
Size
d		 ℓ
Tensile
(kgf) 		Load
[N]
Fully threaded Half threaded
M3 8 10 12 14 15 16 18 20 25 30 35 40
530 [5,200]
4 8 10 12 14 15 16 18 20 25 30 35 40
930 [9,100]
5 10 12 14 15 16 18 20 25 30 35 40 45 50
1,500 [14,710]
6 12 14 15 16 18 20 25 30 35 40 45 50 60
2,130 [20,890]
8 14 15 16 18 20 25 30 35 40 45 50 60 70 80
3,880 [38,050]
10 16 18 20 25 30 35 40 45 50 60 70 80 90 100
6,150 [60,310]
12 20 25 30 35 40 45 50 60 70 80 90 100
8,900 [87,280]
16 30 35 40 45 50 60 70 80 90 100
16,600 [162,800]
■ Tolerance on s
Unit : mm
Division of
S 		Tolerance
≤18
+2
0
18 ~ 30
+3
0
30 ≤
+4
0
■ Tolerance on ℓ
Unit : mm
Division of
ℓ		 M3 ~ M10 M12 ~ M16
≤ 50 ± 0.4 ± 0.5
50 ~ 120 ± 0.5 ± 0.6
120 ~ 250 ± 0.6 ± 0.7
