| 주입식 케미컬 앙카 |
|
|
|
 |

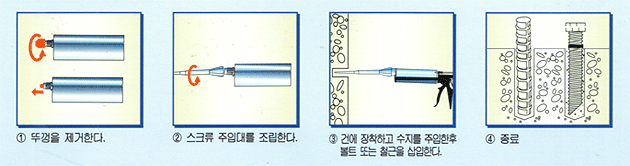

카트리지 Type으로 유리관 Capsule Type의 시공상의 어려움을 개선하여 Bolt및 철근등을 회전시킬 필요없이
보다 신속,간편하게 Setting 시킬수 있는 제품으로 콘크리트 표면에 접착력이 좋아 고하중을 유지하며
화학적으로 안정하여 콘크리트 성분인 알칼리에 대한 내성이 탁월합니다. |
|
|
|
 |
|
|
 |
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
| 시공제원 |
M10 |
M12 |
M16 |
M20 |
M24 |
| 구멍직경
: D |
12 |
14 |
18 |
25 |
28 |
| 최소삽입깊이 |
90 |
110 |
130 |
180 |
210 |
|
| |
|
|
| 시공제원 |
D10 |
D13 |
D16 |
D19 |
D22 |
D25 |
구멍직경
: D
드릴빗트 직경 |
13~14 |
16~18 |
19~22 |
23~25 |
28~30 |
32~35 |
| 삽입깊이 |
130 |
150 |
180 |
220 |
250 |
300 |
|
| |
| 철
근 |
삽입깊이
(mm) |
인발력
(tonf) |
| D10 |
130
150 |
2.5
3.5 |
| D13 |
150
180 |
4
5.5 |
| D16 |
180
220 |
5.7
8.2 |
| D19 |
220
260 |
8.8
11.7 |
| D22 |
260
300 |
11.9
15.8 |
| D25 |
300
350 |
15.5
20.5 |
|
|
| |
|
